Schaltnetzteil

High Ripple

SNT-MW-1000-2 / SNT-MW-1000-3
Schalt-Netz-Teil für Magnetrons

		SNT-MW-1000-2 Schalt-Netz-Teil für ... - 1000 W Magnetron-Leistung Magnetron-Types: - 2M247 - 1 kW Magnetron - 2M259 - 2 kW Magnetron
			SNT-MW-1000-3 Schalt-Netz-Teil für ... - 1000 W Magnetron-Leistung Magnetron-Types: - 2M247 - 1 kW Magnetron - 2M265 - 3 kW Magnetron
		PDF -Datenblatt

Kurz-Beschreibung

Die SNT-MW-1000-2/-3 Schalt-Netz-Teile – gesteuert über 10 Signale, wie INTERLOCK, MW ON/OFF, POWER 0 % .. 100 % etc. – erzeugen in Kombination mit einem 2M247 oder einem NL10305 Magnetron (1 kW) eine Mikrowellen-Leistung von bis zu 1000 Watt. Die Ausgangs-Leistung bei 50 Hz Netzfrequenz entspricht einer 100 Hz modulierten Halbwelle.

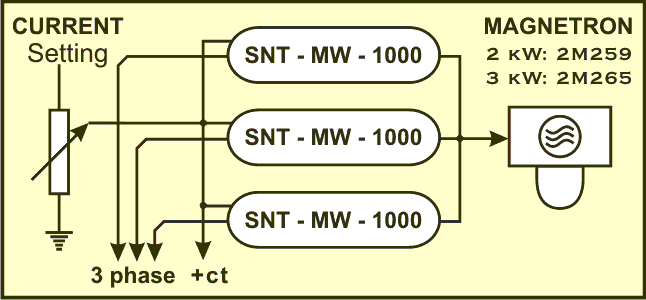

Ausgangs-Leistung 2kW / 3kW

increasing power

Aufgrund der Strom-Regelung können die Netzteile parallel an eine Last geschaltet werden.

Die ausgangsseitige Zusammenschaltung von 2 oder 3 einzelnen Netzteilen (2 kW / 3 kW) zur Einspeisung in ein Magnetron ermöglicht es eine grösserer Ausgangsleistung zu erhalten.
Bei der 3 kW-Anwendung bestehend aus 3 Netzteilen mit 3-phasiger Ansteuerung tritt eine geringere Leistungs-Welligkeit auf.

Zusätzliche Eigenschaften der Schalt-Netz-Teile

Erkennen von zu kleinem oder zu grossem Ausgangs-Strom/-Spannung
Beobachten und Überwachen von Temperatur und interner Spannung
Erkennen eines Kurzschlusses am Ausgang
