  produkte > schaltnetzteile > pps-mws-3000-4500-CAN2

Standard Ripple

PPS-MWS-3000-4500-CAN2
PPS-MWS-3000-4500-CAN2H (with Heat-Regulation)
Dual - PULS - Schalt-Netz-Teil für Magnetrons

Netzteil -picture





HeatReg-Diagramm

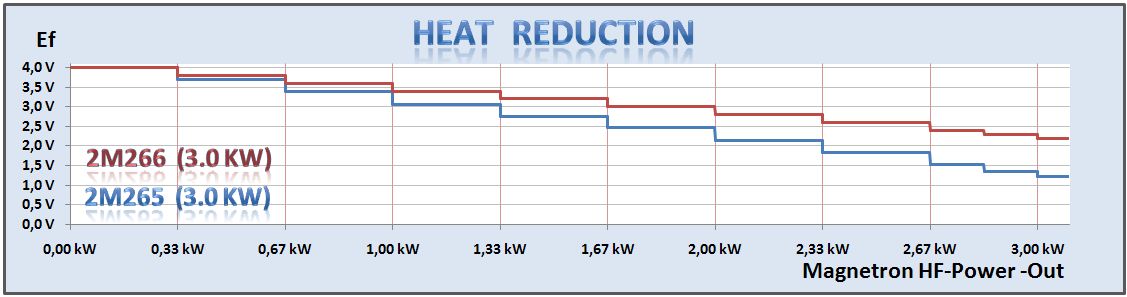

HEAT -Regulation (anklicken = Bild gross)

Schalt-Netz-Teil für ...
- 2x 3.000 W Magn.Leistung CW*
- 2x 4.500 W Magn.Leistung PEAK
* CW = constant wave

Magnetron-Types: 2x 2M265 / 2M266 (2x 3.0 kW)

Blockschaltbild

Kurz-Beschreibung
Das PPS-MWS-3000-4500-CAN2 ist ein Dual-Mikrowellen-Schalt-Netz-Teil mit 2 getrennten 3/4.5-kW Schaltnetzteilen, die sich in einem 19-Zoll-Gehäuse befinden.
Beide Netzteile werden über einen gemeinsamen CAN-Bus-Knoten gesteuert. (Befehle: HEAT, HV, MW ON/OFF, INTERLOCK, POWER-Low, POWER-High etc.)
Gekühlt werden beiden Netzteile über 2 Lüfter und einen internen, gemeinsamen Wasser-Kühler.

Vielfache Schutz- und Überwachungs-Einrichtungen wie Temperatur-, Strom-, Spannung- und noch einige weitere Überwachungen wie ARC-Erkennung etc. verhindern die Zerstörung der Netzteile im Fehlerfall, sowie ein Erkennen von Fehlfunktionen.

Technische Daten des Dual-Netzteiles:


  • Magnetron-Type . . . : 2x 3 kW / 2450 MHz (2M265 oder 2M266)
  • Vorheiz-Zeit . . . . : Magnetron Vorheiz-Zeit wird vom Gerät eingehalten
  • Leistungs-Abgabe . . : 1x 4.700 W entspricht 1x 3.000 W HF-Power continous
  • Leistungs-Abgabe (HF): 2x 3.000 W - CW ( . . . continous-wave )
    2x 4.500 W - Pulse-Peak ( Spitzen-Leistung )
  • Ausgangs-Strom . . . : Ausgangs-Strom-Regelung:
    2x 90 mA ..... 900 mA (..900 mA bei 3.0 kW HF-Leistung )
    2x 90 mA ... 1.350 mA (1.350 mA bei 4.5 kW HF-Leistung )
  • Ausgangs-Spannung . : -4.900 V bis -5.300V, negativ in Bezug zum Masse-Potential
  • Welligkeit . . . . . : Standard-Ripple
  • Abmaße . . . . . . . : 19'' / 3 HE Gehäuse (plug-in-case)
    503 mm tief (inkl. Lüfter)
  • Kühlung . . . . . . : Luft- und Wasser-Kühlung (5 l/min, 4 bar)
  • Eingangs-Spg . . . . : 3-Phasen 400V~ / 47-63 Hz (max 16A/ph)
  • Hilfs -Spg . . . . : 1x 230V~ / 47-63 Hz
  • Steuerung über . . . : CAN-Bus-Interface (Windows Schnell-Start-Applikation kostenfrei)
  • Überwachung . . . . : Erkennen von zu kleinem/zu grossem Ausgangs-Strom/-Spg, ARC etc.

    Strom-Anschluss
    Je nach Bauart der Schaltnetzteile erfolgt der Stromanschluss 1-phasig oder 3-phasig. Bei grösserer Leistungsaufnahme ist der Anschluss 3-phasig.

    Kühlung
    Die Kühlung der Netzteile kann durch Luft- oder Wasserkühlung realisiert werden. Bei grösserem Kühlbedarf ist eine Wasserkühlung meist sinnvoller. Vorteile: weniger Geräusche, geschlossenes Gehäuse. Nachteil: Wasseranschluss.

    Steuerung
    Zur Steuerung der Netzteile muss eine Kommunikation-Schnittstelle vorhanden sein. Möglichkeiten hierzu sind z.B. Bus-Systeme (CAN, ProfiBus, etc.) oder Signal-Leitungen/SPS
