MC-Systeme...

Von uns verwendete Micro-Controller

  • 16-bit >> FUJITSU -µC-Familie LX, FX -Serie (neu)
  •   8-bit >> ATMEL   -µC-Familie AVR, AVRtiny, ATmega
Wir programmieren zumeist in der Hochsprache 'C'
- wenn erforderlich auch in 'Assembler'

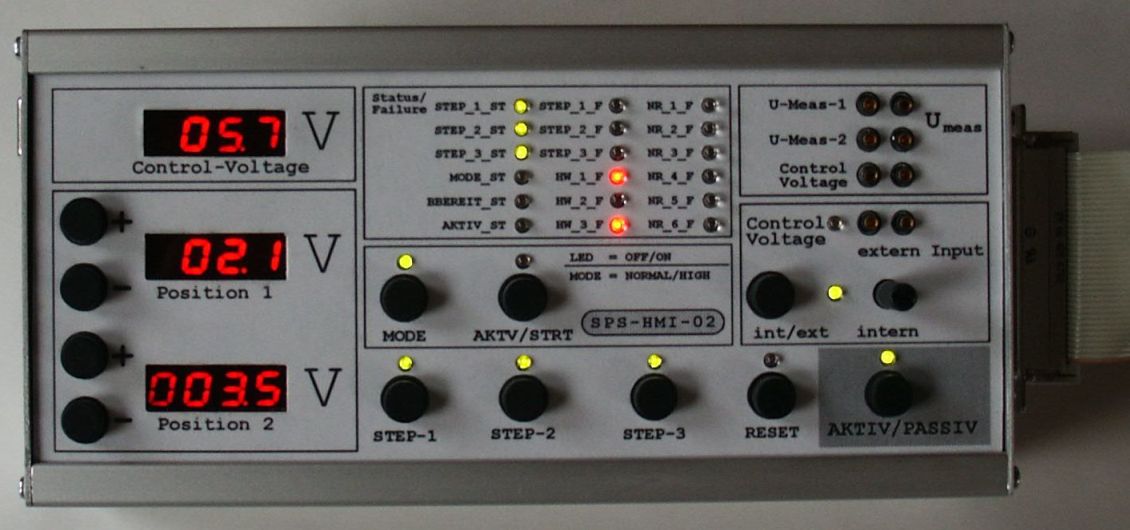

img-1: SPS-HMI-01-µC-Board ! SPS-Bedien-/Kontroll-Einheit
..im Gehäuse
img-2: SPS-HMI-01-µC-Board ! SPS-Bedien-/Kontroll-Einheit
..Platinen-Vorderseite

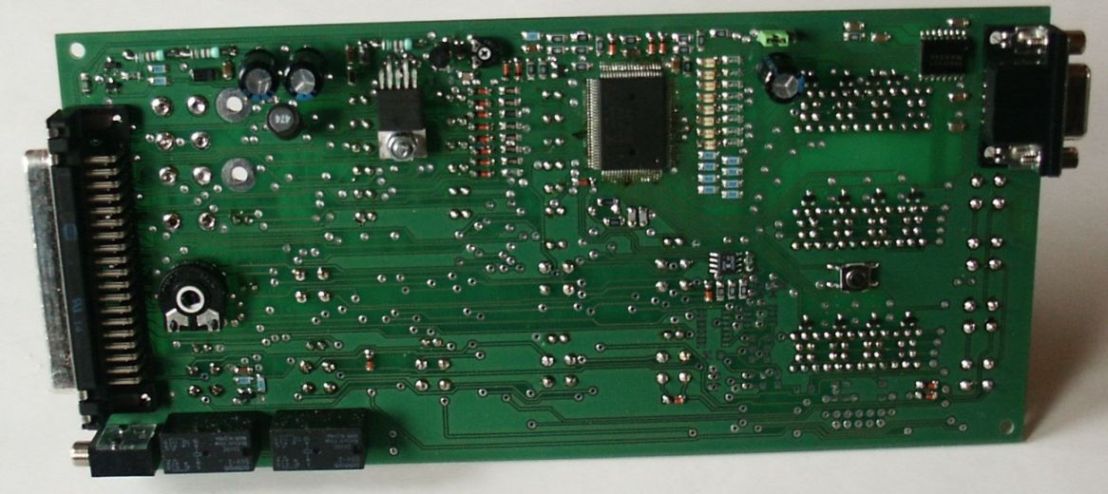

img-3: SPS-HMI-01-µC-Board ! SPS-Bedien-/Kontroll-Einheit
..Platinen-Rückseite


Embedded Systeme

>>   H A R D W A R E   <<
Moderne Micro-Controller haben viele integrierte Peripherie-Module.
Das führt zu minimiertem Platz- und Hardware-Aufwand, da viele Funktionen durch entsprechende Programmierung und wenigen
externen Bauteilen realisiert werden können.

Im MicroController integrierte Peripherie: Bei Bedarf noch hinzuzufügende:
- RAM (Arbeitsspeicher)
- Flash (Programmspeicher)
- UART
- ADC (10 bit Auflösung)
- Input Capture Einheit
- Output Compare Einheit
- Programmierbarem Puls Generatoren (16-bit)
- CAN-Bus (CAN Spec.Ver 2.0 A & B)
- Schritt Motor Controller
- CAN-Bus Treiber
- RS232 Pegel-Wandler (seriell)
- USB Pegel-Wandler
- LED's (Zustands-Darstellung)
- 8-Segment-LED's (nummerische Werte)
- graph. oder alphanumerische LCD
- Tasten oder Taster
- DAC's (Digital-Analog-Converter
- In/Out Dig-/SPS- Signale (0V/10V)
- In/Out Analog - Signale (0V...10V)
- DIP-Switch für ID-Nr (z.B. Geräte-ID)
- Opto-Koppler zur galv. Trennung
- Spannungs-Wandler
>>   S O F T W A R E   <<
Wir können Ihr Projekt in "ANSI C" realisieren. Mit unserer Erfahrung mit den von uns verwendeten MicroControllern kann Ihr geplantes Projekt in kurzer Zeit von uns realisiert werden. In-System-Programming (ISP), damit also auch Software-Updates im Feld-Bereich, können mit unserem BootLoader durchgeführt werden.

>>   P R O J E K T   <<
Ein von uns realisiertes Projekt zur Steuerung/Überwachung einer Industrieanlage sehen Sie auf den abgebildeten Fotos.
Das abgebildete Bedienteil kann in 2 Modes betrieben werden:
aktiv zur SPS-Steuerung, Zustands- und Fehlerüberwachung
passiv zur Zustands- und Fehlerüberwachung

Embedded System
ist ein Digital-System, welches in ein umgebendes, technisches System eingebettet ist und mit diesem in Wechselwirkung steht.

Real-Time-Operation
zumeist die wichtigste Embedded- System- Anforderung: dies ist die Reaktion in einem max. Zeitrahmen.

Time-Triggered SW
Eine zeitgesteuerte Software Applikation ist eine periodische Ereignis-Abfrage mit entsprechend anschliessender Ereignis-Reaktion.

Event-Triggered SW
Ereignisgesteuerter Software ordnet Ereignisse einer Interrupt-Anforderung zu. Auftretenden Ereignisse lösen somit die Abarbeitung der entsprechenden Interrupt-Service-Routine aus.
