  produkte > schaltnetzteile > snt-mw-1200

High Ripple

SNT-MW-1200
Schalt-Netz-Teil für Magnetrons

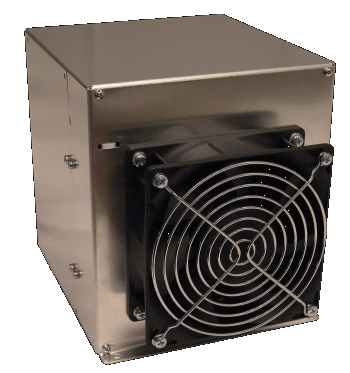

Netzteil image A

SNT-MW-1200

Schalt-Netz-Teil für ...
- 1200 W Magnetron-Leistung

Magnetron-Type:
- 2M137 - 1.2 kW Magnetron

  Netzteil image B
    PDF -Datenblatt


Kurz-Beschreibung
Das SNT-MW-1200 Schalt-Netz-Teil – gesteuert über 10 Signale, wie INTERLOCK, MW ON/OFF, POWER 0 % .. 100 % etc. – erzeugt in Kombination mit einem 2M137 Magnetron (1.2 kW) eine Mikrowellen-Leistung von bis zu 1200 Watt. Die Ausgangs-Leistung bei 50 Hz Netzfrequenz entspricht einer 100 Hz modulierten Halbwelle.


Zusätzliche Eigenschaften des Schalt-Netz-Teils
  • Erkennen von zu kleinem oder zu grossem Ausgangs-Strom/-Spannung
  • Beobachten und Überwachen von Temperatur und interner Spannung
  • Erkennen eines Kurzschlusses am Ausgang

Strom-Anschluss
Je nach Bauart der Schaltnetzteile erfolgt der Stromanschluss 1-phasig oder 3-phasig. Bei grösserer Leistungsaufnahme ist der Anschluss 3-phasig.

Kühlung
Die Kühlung der Netzteile kann durch Luft- oder Wasserkühlung realisiert werden. Bei grösserem Kühlbedarf ist eine Wasserkühlung meist sinnvoller. Vorteile: weniger Geräusche, geschlossenes Gehäuse. Nachteil: Wasseranschluss.

Steuerung
Zur Steuerung der Netzteile muss eine Kommunikation-Schnittstelle vorhanden sein. Möglichkeiten hierzu sind z.B. Bus-Systeme (CAN, ProfiBus, etc.) oder Signal-Leitungen/SPS
